1、裝置概述

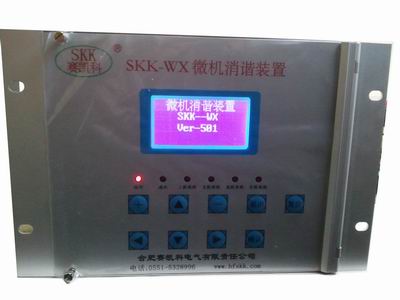

SKK-WX 系列微機消諧裝置是我公司針對電力部門和用戶由于鐵磁消諧而時常發生的電壓互感器（PT）燒毀甚至爆炸的惡性事故，研制開發的一種智能消諧裝置。本裝置利用單片機作為檢測、控制的核心元件。具有運算速度快，性能穩定，抗干擾能力強等優點。不但可以消除鐵磁諧振，還可以對過電壓，單相接地作出指示。
2、型號說明
3、技術指示
(1) 工作電源：AC 80～250V，50～60Hz或DC 80～250V，功耗小于15W；
(2) 環境溫度：-20 ～+50℃； (3) 環境濕度：不大于90%RH；
(4) 可消除諧振頻率：17Hz（1/3分頻），25Hz（1/2分頻），50Hz（工頻），150Hz（3倍頻）。
4、裝置特點
(1) 適用于各種電壓等級，各種諧振頻率（1/3分頻、1/2分頻、工頻、3倍頻）適用范圍廣泛；
(2) 無需整定和調試，開機后自動進入運行狀態，維護量??；
(3) 可區分鐵磁諧振，過電壓，單相接地；
(4) 自動顯示，記錄鐵磁諧振發生時間及相關參數（諧振頻率、幅值）；
(5) 可存儲20重故障信息供追憶和顯示； (6) 可配置通信接口（RS232或RS485）；
(7) 以接點閉合方式輸出或語音報警輸出。
5、裝置的工作原理
本裝置采用單片微機作為核心元件，對PT開口三角電壓（即零序電壓）進行遁環檢測。正常工作情況下，該電壓小于30V，裝置內的大功率消諧元件（可控硅）處于阻斷狀態，對系統無任何影響。當PT開口三角電壓大于30V時，說明系統出現故障。裝置開始對開口三角電壓進行數據采集。通過數字測量、濾波、放大等數字信號處理技術，然后對數據進行分析、計算，判斷出當前的故障狀態。如果出現某種頻率的鐵磁諧振，CPU立即啟動消諧電路（使可控硅導通）讓鐵磁諧振在強大的阻力下迅速消失。鐵磁諧振消除后，CPU作相應記錄、存貯，并自動報警、顯示有關諧振信息（包括發生時間、頻率、幅值等）。如果是過電壓或單相接地，CPU作出診斷后，裝置分別給出顯示和報警，并自動記錄、存貯有關故障信息。最后，CPU返回初始狀態，并繼續檢測開口三角電壓。
