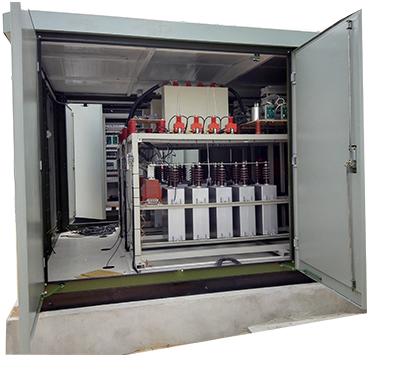

當前位置：a href="/">首頁 >> 產品中心特種晶閘管電容器組吸能式過壓保護
隨著國民經濟的快速發展，社會對電力的需求不斷增加，導致各級電網中的短路電流水平不斷提高，短路故障對電力系統及其相連的電氣設備的破壞性也越來越大。大電網的暫態穩定性問題比較突出，其中最重要的原因之一是由于常規電力技術缺乏行之有效的短路故障電流限制技術。目前，世界上廣泛采用斷路器對短路電流全額開斷，然而大容量斷路器價格昂貴且其價格隨其額定開斷電流的增加而迅速上升。隨著電網容量和規模的擴大，斷路器的開斷能力已經越來越難以適應電網運行的需要。短路故障限流器被認為是解決這一問題的最佳途徑。
當前比較成熟的故障限流器技術主要有串聯限流電抗器和串聯諧振型故障電流限制器。串聯諧振型限流器沒有無功功率損耗，具有廣闊的應用前景。對于串聯諧振型限流器而言，電容器旁通電路是一個關鍵技術，主要有以下幾種旁通電路：基于飽和電抗器的旁通電路、基于避雷器的旁通電路、以及基于電力電子和快速開關的旁通電路。但是上述的幾種電容器旁通電路都需通過短路電流和電容器放電電流，使得旁通電路部件，特別是電力電子開關設計和制作的難度很大，從而降低了系統整體的可靠性。
為了解決串聯諧振型限流器限流過程中過壓過流對限流器各部件的沖擊問題，一種基于組合式快速合閘開關的新型串聯諧振限流器應勢而出。該組合式快速合閘開關由雙分裂鐵心電抗器、晶閘管組件和深度吸能過壓保護裝置構成，采用雙分裂鐵心電抗器的一個支路與晶閘管組件串聯，可將通過晶閘管組件的短路沖擊電流降低一半，從而減少了晶閘管組件的并聯支路數，有效解決高壓大電流晶閘管組件設計和制作的難題。同時，通過雙分裂鐵心電抗器、晶閘管組件和深度吸能過壓保護裝置的配合，提高了快速合閘開關的冗余度，從而有效提高電容器旁通電路的可靠性。
深度吸能過壓保護裝置利用具有非線性特性優異的新型高能高壓型電阻與其他吸能原件，以及單片機進行優化組合而成?？梢苑乐咕чl管和電抗器因?yàn)檫^流過壓二損壞，保證設備的正常運行。
